1級管工事施工管理技士 過去問
令和7年度（2025年）
問17 (問題A ユニットb 問3)

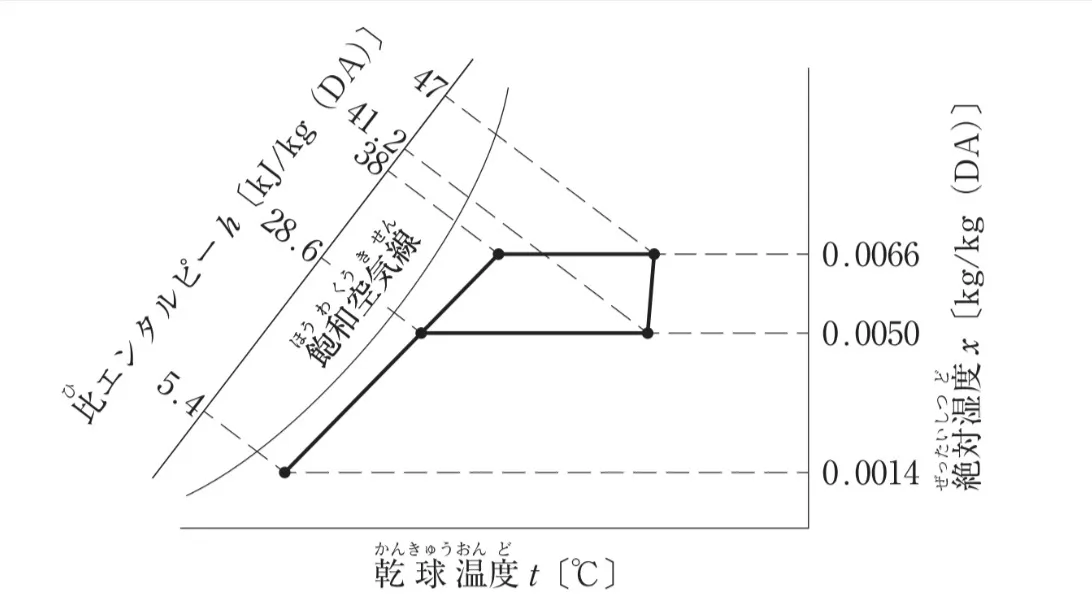

暖房時の湿り空気線図から、空気調和機のコイルの加熱負荷量を求める問題です。

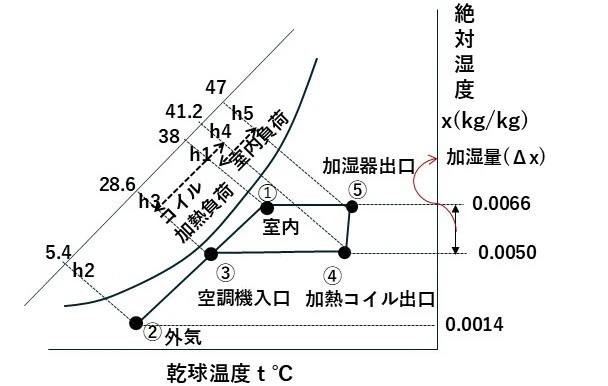

空気線図を下図に示し、それぞれ以下のようになります。

➀：室内状態、②：外気状態、③：空調機入口状態、④：加熱コイル出口状態、⑤：加湿器出口状態(送風機入力状態)

h1は➀の比エンタルピー値、h2～h5も同様です。

空気調和機のコイルの加熱負荷 qh は、次式で表されます。

qh＝(V×(h4－h3)×ρ)／3.6

V：送風量(6,000 m3／h)、h3：コイル入口空気の比エンタルピー [kJ/kg(DA)]、h4：コイル出口空気の比エンタルピー [kJ/kg(DA)]

qh＝(6000×(41.2－28.6)×1.2)／3.6

＝25,200 [W]

 暖房時の湿り空気線図から、 加熱コイルの入口（状態③）と出口（状態④）の比エンタルピー値を読み取り、 加熱負荷を求める公式に当てはめて計算することがポイントです。

単位を「W（ワット）」で求めるため、 1時間を3,600秒（3.6）で除して換算する必要があります。

加熱負荷（qh）の公式は、 以下の通りです。

------------------------- 　

qh ＝ (V × (h4 － h3) × ρ) ／ 3.6 　　

　V：送風量 [m³/h] 　　

　h3：コイル入口空気の比エンタルピー [kJ/kg(DA)] 　　

　h4：コイル出口空気の比エンタルピー [kJ/kg(DA)] 　　

　ρ：空気の密度 [kg/m³] 　

-------------------------

空気調和設備の加熱負荷の計算ｑｈは、次の基本式です。

・V送風量（6000ｍ＾３/ｈ）

・ｈ３コイル入口エンタルピー（ｋJ/ｋｇ）（DA）

・ｈ４コイル出口エンタルピー（ｋJ/ｋｇ）（DA）

・ｐ空気密度（ｋｇ/ｍ＾３）

代入したものです。

時間、分など、時間の単位も見落とさないようにしましょう。
